ケージシステム
THORLABS 製の光学ケージシステムに組み込む超音波モータ駆動の XY 軸・Z 軸移動マウント。最大 φ1/2 インチまでの光学素子をサブミクロン精度で調整可能。
特長
- THORLABS 光学ケージシステム対応
- 無通電時も摩擦力で位置保持
- 最大 φ1/2 インチ素子対応
- サブミクロン精度の遠隔調整

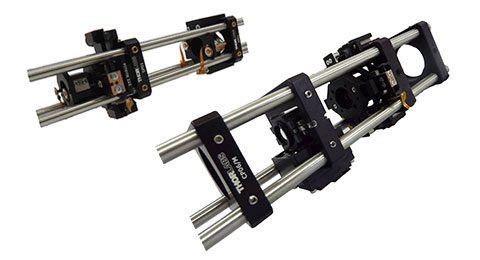

ケージシステム ラインナップ
30mm ケージ（CGXY12-TL30 / CGZ12-TL30）と 16mm ケージ（CGXYZ09-TL16 / CGZ12-TL16）の 4 機種をラインナップ。
CGXY12-TL30 (30mm)
CGZ12-TL30 (30mm)
CGXYZ09-TL16 (16mm)
CGZ12-TL16 (16mm)
ケージシステム 仕様
型式名をクリックすると図面（PDF / STEP）を開くことができます
| 型式 | | | | |
|---|---|---|---|---|
| 適用素子径 | φ6・φ9・φ12 | φ6・φ9・φ12 | φ6・φ9 | φ6・φ9・φ12 |
| 適用素子厚さ | 3.5mm | 3.5mm | 3.5mm | 3.5mm |
| 調整範囲（XY軸） | ±1.0mm | - | ±1.0mm | - |
| 調整範囲（Z軸） | - | ±1.5mm | ±1.5mm | ±1.5mm |
| 駆動超音波モータ | TULA50 | TULA50 | TULA50 | TULA50 |
| 分解能 | 0.1, 0.5, 1.0, 5.0μm 選択可 | 0.1, 0.5, 1.0, 5.0μm 選択可 | 0.1, 0.5, 1.0, 5.0μm 選択可 | 0.1, 0.5, 1.0, 5.0μm 選択可 |
| 位置再現性 | ±3パルス | ±3パルス | ±3パルス | ±3パルス |
